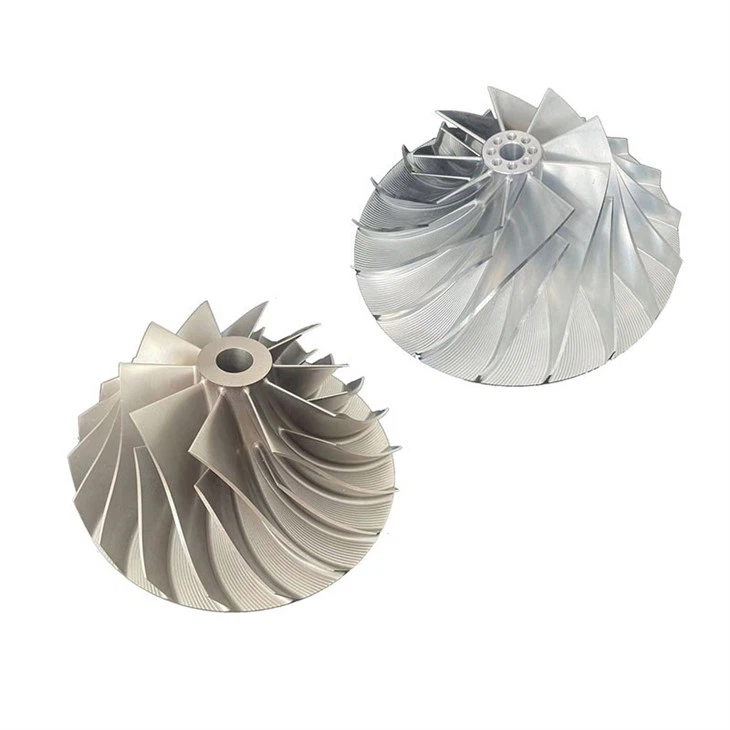

Proudové stroje Součásti motoru Turbínové kolo proudového motoru

• výrobního procesu

Výroba oběžných kol turbín obvykle zahrnuje následující složité a sofistikované procesy:

1. Výběr materiálu: Obvykle se vybírají slitinové materiály s vysokou teplotní odolností, vysokou pevností a vysokou odolností proti korozi, jako je superslitina na bázi niklu. Tyto materiály jsou schopny odolat extrémním pracovním podmínkám, jako je vliv vysokoteplotních plynů a koroze. Například slitina Inconel 718 se běžně používá při výrobě oběžných kol turbín díky své vynikající pevnosti při vysokých teplotách a odolnosti proti oxidaci.
2. Lití: Techniky přesného lití, jako je vytavitelné lití nebo vakuové lití, se používají k získání složitých tvarů a dobrých vnitřních struktur. V procesu vytavovacího lití se nejprve vyrobí vosková forma a poté se kolem ní potáhne žáruvzdorným materiálem. Po pečení při vysoké teplotě se vosková forma roztaví a nakonec se kovová kapalina nalije do dutiny, aby se vytvořila.
3. Obrábění: Oběžné kolo je po odlití přesně zpracováno CNC obráběcím centrem pro dosažení rozměrové a tvarové přesnosti požadované konstrukcí. Včetně lopatky frézovacího oběžného kola, vnějšího kruhu a vnitřního otvoru kola atd.
4. Tepelné zpracování: Tepelné zpracování se provádí za účelem zlepšení vlastností materiálů, jako je zvýšená pevnost, houževnatost a odolnost proti únavě. Běžnými metodami tepelného zpracování jsou roztokové zpracování a stárnutí.
5. Povrchová úprava: Technologie povlakování, jako je povlakování tepelné bariéry (TBC), se používá ke zlepšení odolnosti oběžného kola vůči vysokým teplotám a korozi. Povlaky s tepelnou bariérou se obvykle skládají z keramických materiálů, jako je oxid zirkoničitý.2 Zvláštnosti

• Extrémní pracovní prostředí: Oběžná kola turbíny jsou v drsném prostředí vysoké teploty, vysokého tlaku a vysoké rychlosti rotace v proudových motorech. Teplota může být až tisíce stupňů Celsia, tlak je obrovský a rychlost extrémně vysoká, což vyžaduje materiál oběžného kola má extrémně vysokou tepelnou odolnost, pevnost a houževnatost.

1. Složitá geometrie: Lopatky oběžného kola mají složité tvary, které vyžadují přesný design a výrobu, aby bylo zajištěno efektivní proudění vzduchu a přeměna energie. Parametry jako zakřivení, tloušťka a úhel lopatky jsou pečlivě vypočítány a optimalizovány.
2. Požadavky na vysokou přesnost: Jakákoli malá odchylka velikosti nebo povrchová vada může ovlivnit výkon a spolehlivost oběžného kola a dokonce vést k selhání motoru. Přesnost dynamického vyvážení oběžného kola je vyžadována, aby bylo zajištěno, že během vysokorychlostní rotace nebudou generovány žádné nadměrné vibrace.
3. Požadavky na vlastnosti materiálu jsou náročné: vyžaduje se vysoká pevnost, vysoká houževnatost, dobrá tepelná odolnost a odolnost proti korozi. Pro splnění těchto požadavků na výkon je rozhodující kontrola mikrostruktury a složení materiálů.
4. Přísné testování: výrobní proces musí projít řadou nedestruktivních testovacích metod, jako je rentgenové testování, ultrazvukové testování atd., aby se zajistilo, že uvnitř oběžného kola není žádná závada
